［改裝系列-維修2-swatch joy-con手把］

 ［改裝系列-維修2-swatch  joy-con手把］

在蝦皮上購得一組故障的joy-con手柄及零件工具！前主人想自行維修導航鍵(飄移)和R鍵故障！應該是拆卸不慎 造成(滑軌組)(SL SR排線組)(基板排線座)(R鍵開關和基板斷線)多處損壞！

先將藍色手把拆卸檢查！發現滑軌組故障無法充電 (更換)！然後發現 SL SR 充電燈 排線組也壞了 (更換)！由於前主人在拆排線時把排線座 弄壞 重新整理在加固(無熱風槍 )！

再來修紅色手把  拆卸後發現 R鍵脫落基板斷線！先用三用電錶找出同條線路的節點！將按鍵焊上基板固定再進行補線！這組手把也有排線座拆壞鬆脫 也是做加固的動作！修復完裝殼測試 大意 補錯線 重新再量一次線路 做更正！

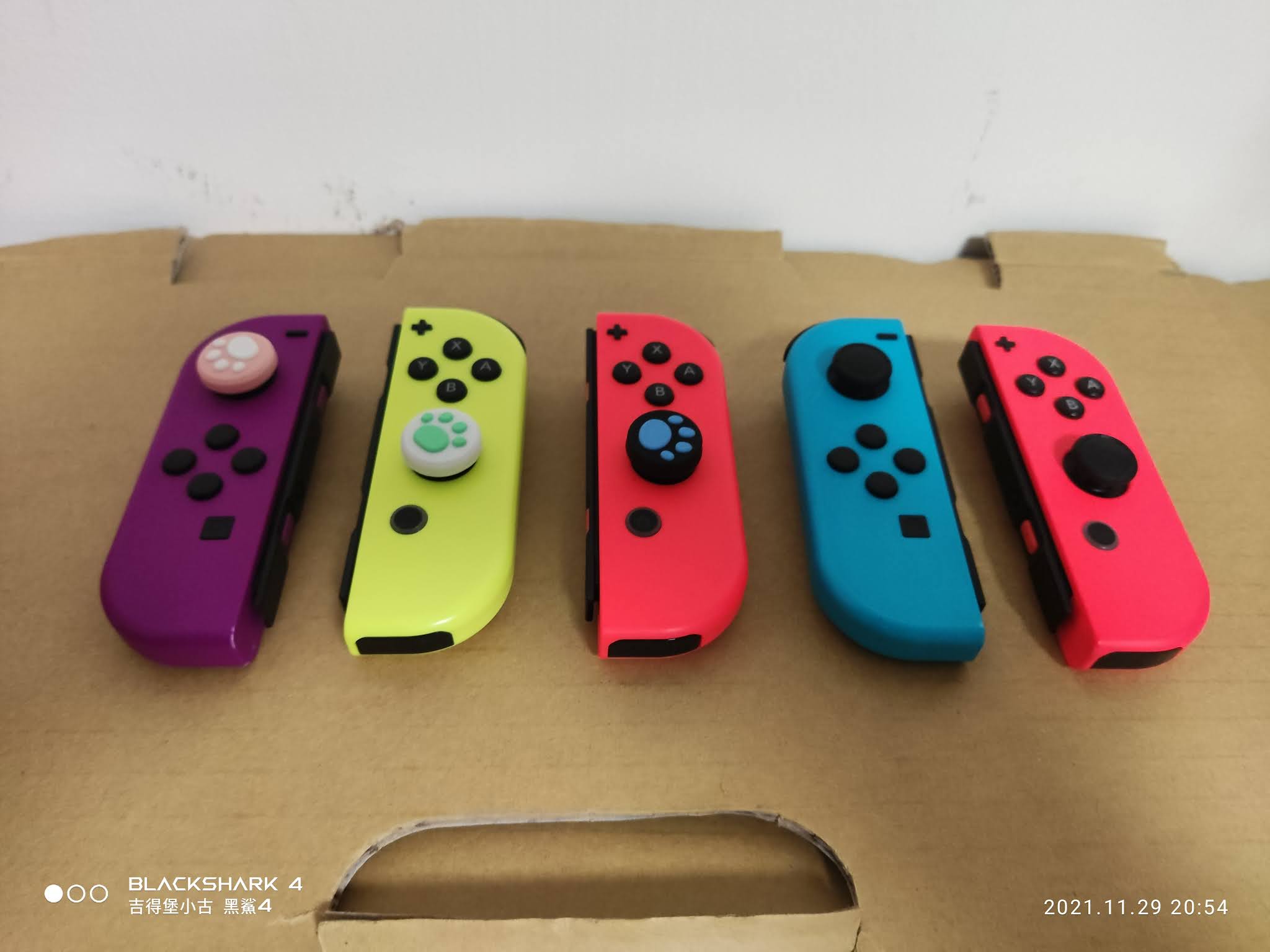

兩支手把都完修後連上主機做最後測試 ！先測所有按鍵是否正常 在測導航鍵是否正常有無飄移！最後測充電！以上測試都可以用主機內建的測試模式做測試！測試無誤在做手把的韌體更新在使用上會更完善！

善用谷歌大神跟YouTube 可以學到一技之長！


用三字螺絲起子小心轉開(很容易脫牙)！
再將排線小心拆出(非常薄很容易斷)！
排線座用撬棒或鑷子翻開上蓋！
藍色這組就換滑軌組 跟 SL SR 按鍵排線組！

紅色這組就修R鍵加基板斷線！
將新按鍵先焊上基板 在準備補線！
用電表量斷線處跟別的接點是否有導通！

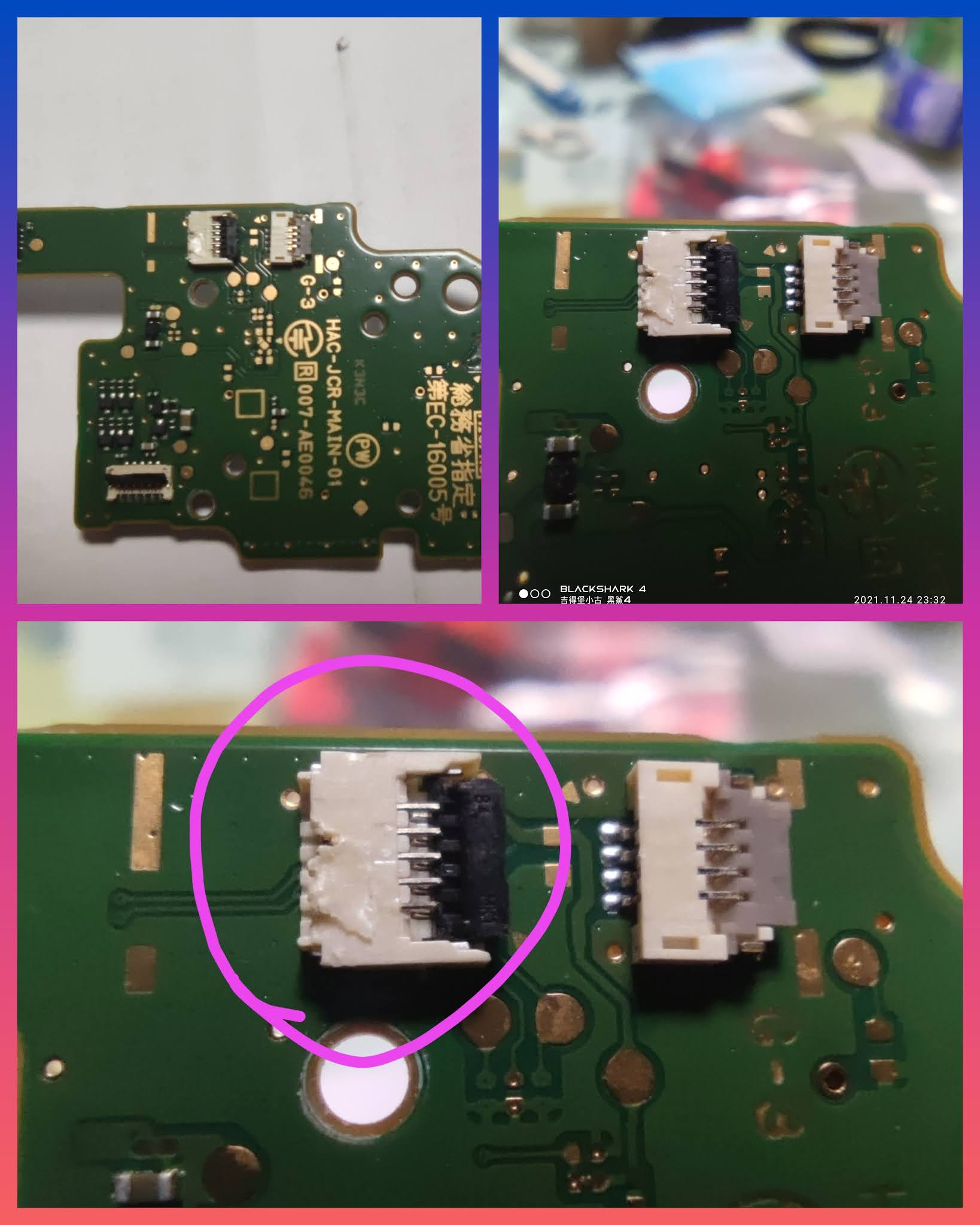

前主人拆壞的排線組座 做加固 (也可以換新 沒熱風槍只好用修的)
斷線處沒量好 在拆一次 重新補線！

完修後用主機內建的檢測模式 測試各按鍵是否正常！
